Ihr Haus mit diesem Verteiler
Verteiler L · PV · Unterputz
- PhotovoltaikWechselrichterfeld und DC-Generatoranschlusskasten (Gleichstrom von den Modulen).Vorhanden
- StromspeicherSpeicherfeld bereit für den Stromspeicher.Vorbereitet
- ElektroautoWallbox-Stromkreis mit FI-Schutzschalter Typ B — in der EV-Version.Version PV + E-Auto ansehen
- WärmepumpeEinen eigenen Wärmepumpen-Stromkreis ergänzen Sie im Konfigurator.Im Konfigurator hinzufügen
Vorhanden — Stromkreis und Schutzgeräte sind im Verteiler; Vorbereitet — der Platz im Verteiler wartet auf das Gerät; Nachrüstbar — im Konfigurator ergänzen.

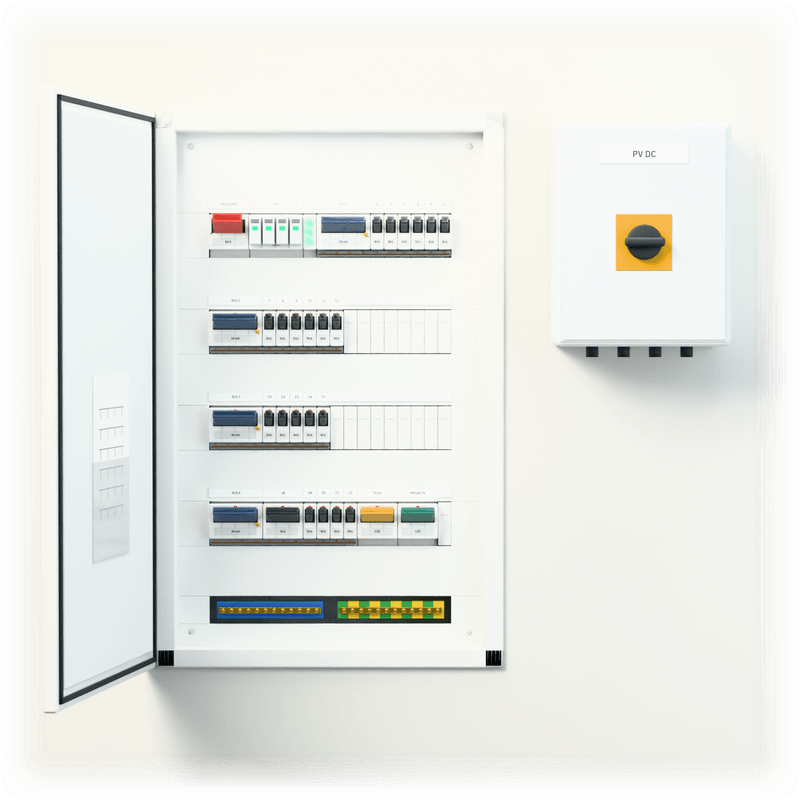

Verteiler L · PV · Unterputz
Großes Haus mit 150–250 m², meist zweigeschossig — eigene Stromkreise für jedes Geschoss, Garage und Garten, mit Photovoltaik (PV): Wechselrichterfeld, Anschlusskasten auf der Modulseite und Platz für einen Stromspeicher.
Größe L — großes Haus mit 150–250 m², etwa 22 Stromkreise. Gehäuse mit 72 TE: 4 Reihen · 4 FI-Gruppen — Platz für Wechselrichter und Speicher
PV — Photovoltaik
Stromversorgung für Klimaanlagen
Ergänzen Sie Stromkreise für Split-Klimageräte — FI/LS-Schalter C mit 30-mA-Schutz für jedes Außengerät bis 3,5 kW.
Andere Leistung, Multi-Split oder dreiphasig — im Konfigurator.
Smart Home, KNX oder ein Industrie- bzw. Sonderverteiler? Individuell kalkuliert — Installation beschreiben.
7.355,40 złbrutto inkl. 23 % MwSt. · 5.980,00 zł netto · ohne Lieferung
Lieferung und Montage ausschließlich in Polen
Das Unterputzgehäuse ist neu im Sortiment — Preis nach heutiger Preisliste, wir bestätigen ihn bei der Prüfung der Bestellung.
- Wechselrichterfeld und DC-Generatoranschlusskasten
- Speicherfeld — bereit für den Stromspeicher
- 22 Stromkreise
Lieferzeit: 5–10 Werktage ab Eingang der Anzahlung. Die Fertigung beginnt nach der Prüfung der Bestellung (meist 1 Werktag). Sie bauen ein Haus? In der Kasse wählen Sie die Lieferung in Etappen: zuerst nur der Einmauerkasten vor dem Verputzen, die Geräte später.
Produktdatenblatt (PDF) — Abmessungen und Wandöffnung, Stromkreise, vereinfachter Schaltplan
Fragen zu diesem Produkt?Fragen Sie uns — wir antworten innerhalb eines Werktags
22 Stromkreise in 4 Gruppen mit vierpoligen FI-Schutzschaltern Typ A (30 mA), Induktionskochfeld an einem Drehstromkreis, Überspannungsschutz T1+T2. Photovoltaik: Wechselrichterfeld (AC-Seite), DC-Generatoranschlusskasten auf der Modulseite und Speicherfeld — bereit für den Stromspeicher. Gehäuse mit 72 Modulen (4 Reihen × 18) — Platz für Wechselrichter und Stromspeicher. Geräte belegen 54 — 25 % Reserve.
- Hauptschalter, Überspannungsschutz, Phasenkontrollleuchten, N/PE-Klemmleisten8 TE
- Vierpolige FI-Schutzschalter Typ A × 4 (Stromkreisgruppen)16 TE
- Leitungsschutzschalter (LS) × 22 (Steckdosen, Beleuchtung, Geräte; Induktionskochfeld — dreipolig)24 TE
- Unterputzgehäuse (Einmauerkasten, Rahmen mit Tür)—
- Photovoltaik — AC-Feld des Wechselrichters3 TE
- Photovoltaik — DC-Generatoranschlusskasten, 2 MPPTseparates Gehäuse: Photovoltaik — DC-Generatoranschlusskasten, 2 MPPT — IP65—
- Stromspeicher — Feld für Speicher / Hybridwechselrichter3 TE
- Gehäuse
- 72 TE — Unterputz (Einmauerkasten, Rahmen mit Tür), 4 Hutschienenreihen
- Wandöffnung
- 560 × 780 mm (B × H), Nischentiefe 127 mm — max. der Gehäuse der Marken, mit denen wir bauen (Hager, Schneider Electric, Eaton)
- Mindestwandstärke
- 150 mm
- Rahmen mit Tür
- 620 × 810 mm — an der Wand sichtbar
- Gehäusegewicht
- bis 6,91 kg (nur Gehäuse, ohne Geräte)
- Teilungseinheiten (TE)
- 54 von 72 belegt (Reserve 18)
- Stromkreise
- 22 (max. 30 in diesem Gehäuse)
- Fehlerstrom-Schutzschalter (FI)
- 4 × vierpolig 40 A, 30 mA, Typ A — Stromkreise auf Gruppen verteilt
- Überspannungsschutz
- T1+T2
- Photovoltaik
- Wechselrichterfeld (AC), DC-Generatoranschlusskasten auf der Modulseite (separates Gehäuse IP65)
- Stromspeicher
- Feld für Speicher / Hybridwechselrichter — bereit für den Stromspeicher
- Zusätzliche Gehäuse
- Photovoltaik — DC-Generatoranschlusskasten, 2 MPPT — IP65
- Norm
- EN 61439-3 (PN-EN 61439-3), geprüftes System des Gehäuse- und Geräteherstellers
- Lieferzeit
- 5–10 Werktage ab Anzahlung
Schaltplan
Einpoliger Übersichtsschaltplan des Verteilers mit Gerätekennzeichnung — für die Abnahme des Hauses, die Versicherung und jeden Elektriker, der ihn einmal öffnet.
Stromkreisliste
Eine übersichtliche Liste, welcher Schutzschalter welchen Raum oder welches Gerät versorgt. Innen an der Tür und als PDF.
Stückprüfprotokoll
Messergebnisse: Durchgängigkeit der Schutzleiter, Isolationswiderstand, Funktion der FI-Schutzschalter — nach EN 61439-3 (PN-EN 61439-3).
EU-Konformitätserklärung
Herstellererklärung über die Konformität mit der Niederspannungsrichtlinie und der Norm EN 61439-3.
24 Monate Garantie
Auf Ausführung und Geräte. Die Seriennummer des Exemplars ordnet die Dokumentation 10 Jahre lang zu.
Reserve für Erweiterungen
Der Konfigurator hält 10 % Platz frei. So ergänzen Sie Wallbox oder Speicher ohne Austausch des Verteilers.
Die technischen Unterlagen zum Verteiler (Schaltplan, Prüfprotokoll) werden auf Polnisch ausgestellt, wie es für in Polen installierte Produkte vorgeschrieben ist.
Selbstabholung — 0 zł
In unserer Werkstatt in Warschau, nach Terminvereinbarung. 100 % Anzahlung bei der Bestellung.
Versand per Kurier (Polen) — 99 zł netto
Der Verteiler wird auf einer Palette oder im Karton verpackt, mit den Unterlagen darin. Ihr Elektriker montiert ihn.
Montage mit Austausch des Verteilers und Messungen — 1.490 zł netto im Umkreis von 50 km
Darüber hinaus 2 zł pro km für Hin- und Rückweg. Bei Montage in einem Wohngebäude gilt 8 % MwSt. (bestätigen wir bei der Prüfung) und eine Anzahlung von 50 %.
Die Fertigung beginnt nach der Prüfung
Die Anzahlung startet die Fertigung nicht — zuerst prüfen wir Anschlussleistung, Netzform und Gerätemodelle (meist 1 Werktag).
Montieren wir bei Ihnen? Prüfen Sie es per Postleitzahl
