Ihr Haus mit diesem Verteiler
Verteiler S · PV + EV · Tür: Eiche
- PhotovoltaikWechselrichterfeld und DC-Generatoranschlusskasten (Gleichstrom von den Modulen).Vorhanden
- StromspeicherSpeicherfeld bereit für den Stromspeicher.Vorbereitet
- ElektroautoWallbox-Stromkreis 11 kW mit FI-Schutzschalter Typ B.Vorhanden
- WärmepumpeEinen eigenen Wärmepumpen-Stromkreis ergänzen Sie im Konfigurator.Im Konfigurator hinzufügen
Vorhanden — Stromkreis und Schutzgeräte sind im Verteiler; Vorbereitet — der Platz im Verteiler wartet auf das Gerät; Nachrüstbar — im Konfigurator ergänzen.

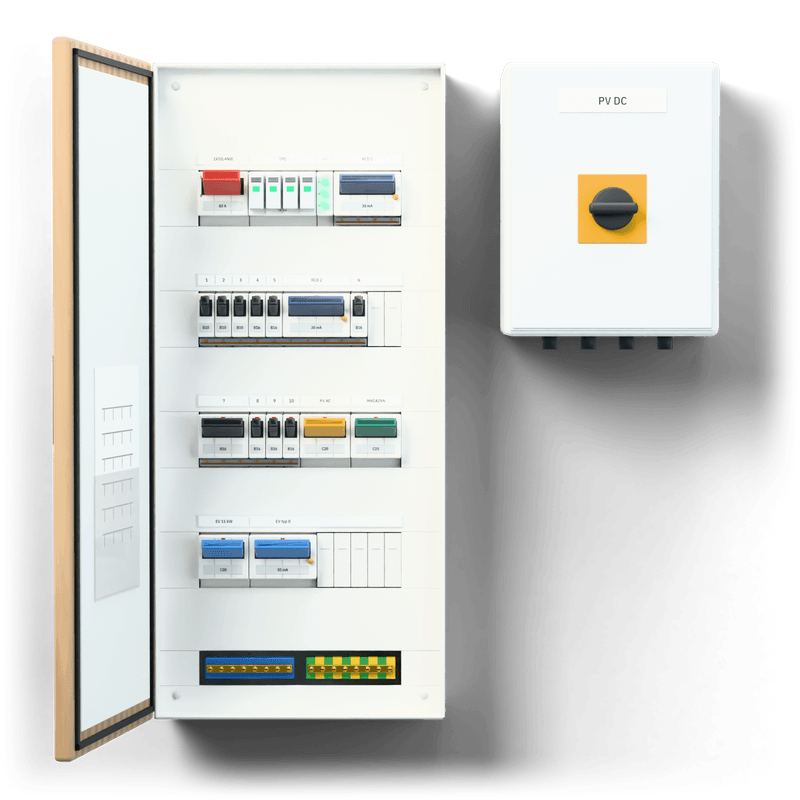

Verteiler S · PV + EV · Tür: Eiche
Wohnung oder kleines Haus bis etwa 80 m² mit einer Küche, mit Photovoltaik (PV) und Wallbox (EV) in einem Verteiler.
Größe S — Wohnung oder kleines Haus bis ca. 80 m², etwa 10 Stromkreise. Gehäuse mit 48 TE: 4 Reihen · 2 FI-Gruppen — Platz für Wechselrichter, Speicher und Wallbox
PV — Photovoltaik und EV — Wallbox für das Elektroauto
Stromversorgung für Klimaanlagen
Ergänzen Sie Stromkreise für Split-Klimageräte — FI/LS-Schalter C mit 30-mA-Schutz für jedes Außengerät bis 3,5 kW.
Andere Leistung, Multi-Split oder dreiphasig — im Konfigurator.
Smart Home, KNX oder ein Industrie- bzw. Sonderverteiler? Individuell kalkuliert — Installation beschreiben.
7.884,30 złbrutto inkl. 23 % MwSt. · 6.410,00 zł netto · ohne Lieferung
Lieferung und Montage ausschließlich in Polen
Türausführungen sind neu im Sortiment — Preis nach heutiger Preisliste, wir bestätigen ihn bei der Prüfung der Bestellung.
- Photovoltaik: Wechselrichter, DC-Kasten, Speicher
- Wallbox 11 kW mit FI-Schutzschalter Typ B
- 10 Stromkreise
Lieferzeit: 5–10 Werktage ab Eingang der Anzahlung. Die Fertigung beginnt nach der Prüfung der Bestellung (meist 1 Werktag).
Produktdatenblatt (PDF) — Parameter, Gehäuseabmessungen, Stromkreise, vereinfachter Schaltplan
Fragen zu diesem Produkt?Fragen Sie uns — wir antworten innerhalb eines Werktags
10 Stromkreise in 2 Gruppen mit vierpoligen FI-Schutzschaltern Typ A (30 mA), Induktionskochfeld an einem Drehstromkreis, Überspannungsschutz T1+T2. Photovoltaik (Wechselrichterfeld, DC-Generatoranschlusskasten, Speicherfeld) und Wallbox 11 kW mit FI-Schutzschalter Typ B. Gehäuse mit 48 Modulen (4 Reihen × 12) — Platz für Wechselrichter, Stromspeicher und Wallbox; eine Größe größer als in der Standard-Version (36 Module), gleiche Anzahl Stromkreise. Geräte belegen 41 — 14 % Reserve.
- Hauptschalter, Überspannungsschutz, Phasenkontrollleuchten, N/PE-Klemmleisten8 TE
- Vierpolige FI-Schutzschalter Typ A × 2 (Stromkreisgruppen)8 TE
- Leitungsschutzschalter (LS) × 10 (Steckdosen, Beleuchtung, Geräte; Induktionskochfeld — dreipolig)12 TE
- Tür: eiche—
- Photovoltaik — AC-Feld des Wechselrichters3 TE
- Photovoltaik — DC-Generatoranschlusskasten, 2 MPPTseparates Gehäuse: Photovoltaik — DC-Generatoranschlusskasten, 2 MPPT — IP65—
- Stromspeicher — Feld für Speicher / Hybridwechselrichter3 TE
- Laden des Elektroautos — 11 kW7 TE
- FI-Schutzschalter Typ B für die Wallbox—
- Gehäuse
- 48 TE — Aufputz, mit Tür, 4 Hutschienenreihen
- Gehäuseabmessungen
- 336 × 750 × 151 mm (B × H × T) — max. der Gehäuse der Marken, mit denen wir bauen (Hager, Schneider Electric, Eaton)
- Gehäusegewicht
- bis 4,85 kg (nur Gehäuse, ohne Geräte)
- Tür
- Eiche — Holzdekor in natürlicher Eiche.
- Teilungseinheiten (TE)
- 41 von 48 belegt (Reserve 7)
- Stromkreise
- 10 (max. 18 in diesem Gehäuse)
- Fehlerstrom-Schutzschalter (FI)
- 2 × vierpolig 40 A, 30 mA, Typ A — Stromkreise auf Gruppen verteilt
- Überspannungsschutz
- T1+T2
- Wallbox
- 11 kW, eigener Stromkreis, FI-Schutzschalter Typ B
- Photovoltaik
- Wechselrichterfeld (AC), DC-Generatoranschlusskasten auf der Modulseite (separates Gehäuse IP65)
- Stromspeicher
- Feld für Speicher / Hybridwechselrichter — bereit für den Stromspeicher
- Zusätzliche Gehäuse
- Photovoltaik — DC-Generatoranschlusskasten, 2 MPPT — IP65
- Norm
- EN 61439-3 (PN-EN 61439-3), geprüftes System des Gehäuse- und Geräteherstellers
- Lieferzeit
- 5–10 Werktage ab Anzahlung
Schaltplan
Einpoliger Übersichtsschaltplan des Verteilers mit Gerätekennzeichnung — für die Abnahme des Hauses, die Versicherung und jeden Elektriker, der ihn einmal öffnet.
Stromkreisliste
Eine übersichtliche Liste, welcher Schutzschalter welchen Raum oder welches Gerät versorgt. Innen an der Tür und als PDF.
Stückprüfprotokoll
Messergebnisse: Durchgängigkeit der Schutzleiter, Isolationswiderstand, Funktion der FI-Schutzschalter — nach EN 61439-3 (PN-EN 61439-3).
EU-Konformitätserklärung
Herstellererklärung über die Konformität mit der Niederspannungsrichtlinie und der Norm EN 61439-3.
24 Monate Garantie
Auf Ausführung und Geräte. Die Seriennummer des Exemplars ordnet die Dokumentation 10 Jahre lang zu.
Reserve für Erweiterungen
Der Konfigurator hält 10 % Platz frei. So ergänzen Sie Wallbox oder Speicher ohne Austausch des Verteilers.
Die technischen Unterlagen zum Verteiler (Schaltplan, Prüfprotokoll) werden auf Polnisch ausgestellt, wie es für in Polen installierte Produkte vorgeschrieben ist.
Selbstabholung — 0 zł
In unserer Werkstatt in Warschau, nach Terminvereinbarung. 100 % Anzahlung bei der Bestellung.
Versand per Kurier (Polen) — 99 zł netto
Der Verteiler wird auf einer Palette oder im Karton verpackt, mit den Unterlagen darin. Ihr Elektriker montiert ihn.
Montage mit Austausch des Verteilers und Messungen — 1.490 zł netto im Umkreis von 50 km
Darüber hinaus 2 zł pro km für Hin- und Rückweg. Bei Montage in einem Wohngebäude gilt 8 % MwSt. (bestätigen wir bei der Prüfung) und eine Anzahlung von 50 %.
Die Fertigung beginnt nach der Prüfung
Die Anzahlung startet die Fertigung nicht — zuerst prüfen wir Anschlussleistung, Netzform und Gerätemodelle (meist 1 Werktag).
Montieren wir bei Ihnen? Prüfen Sie es per Postleitzahl
